SD-OCT REVO 80
OCT einfach gemacht.

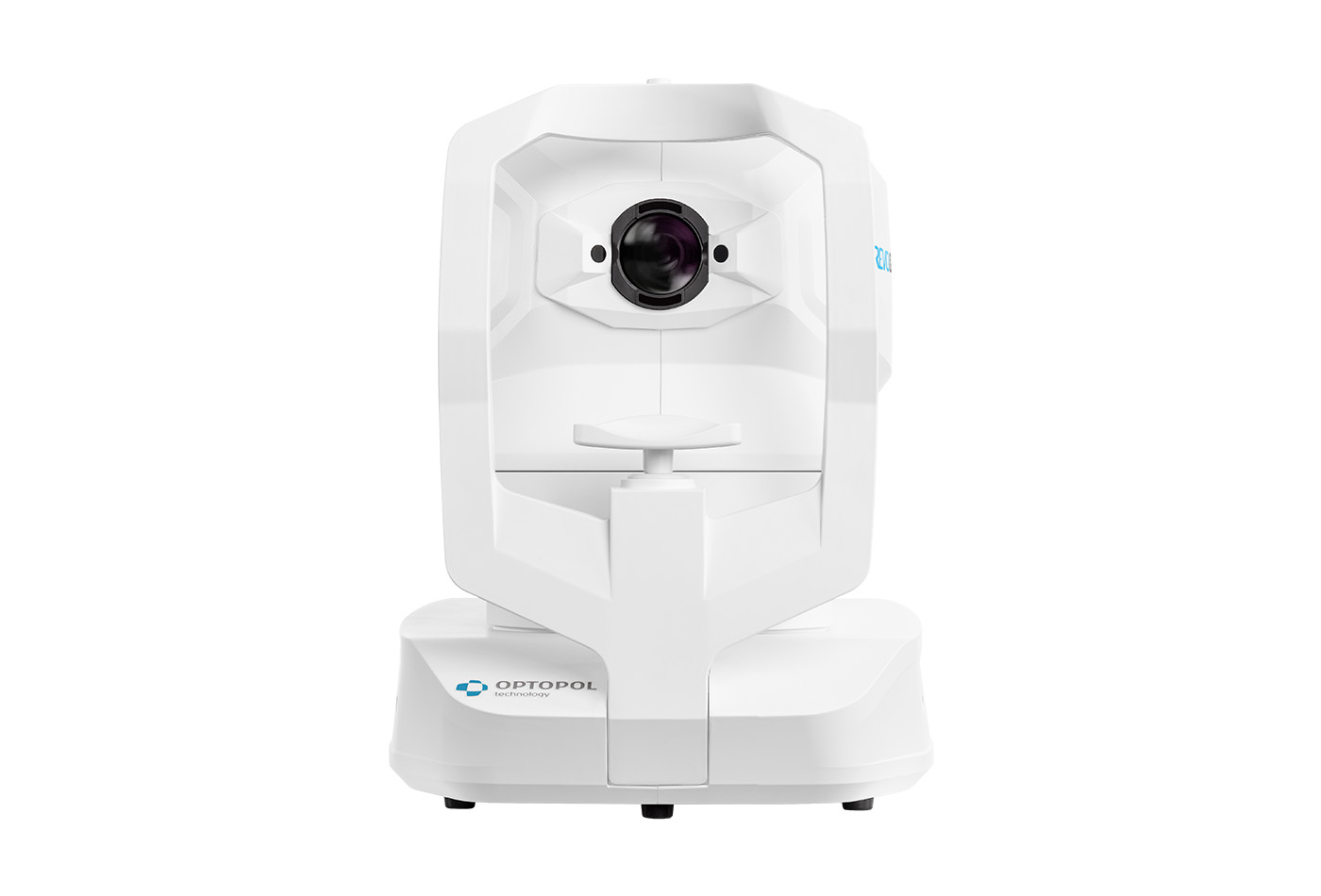

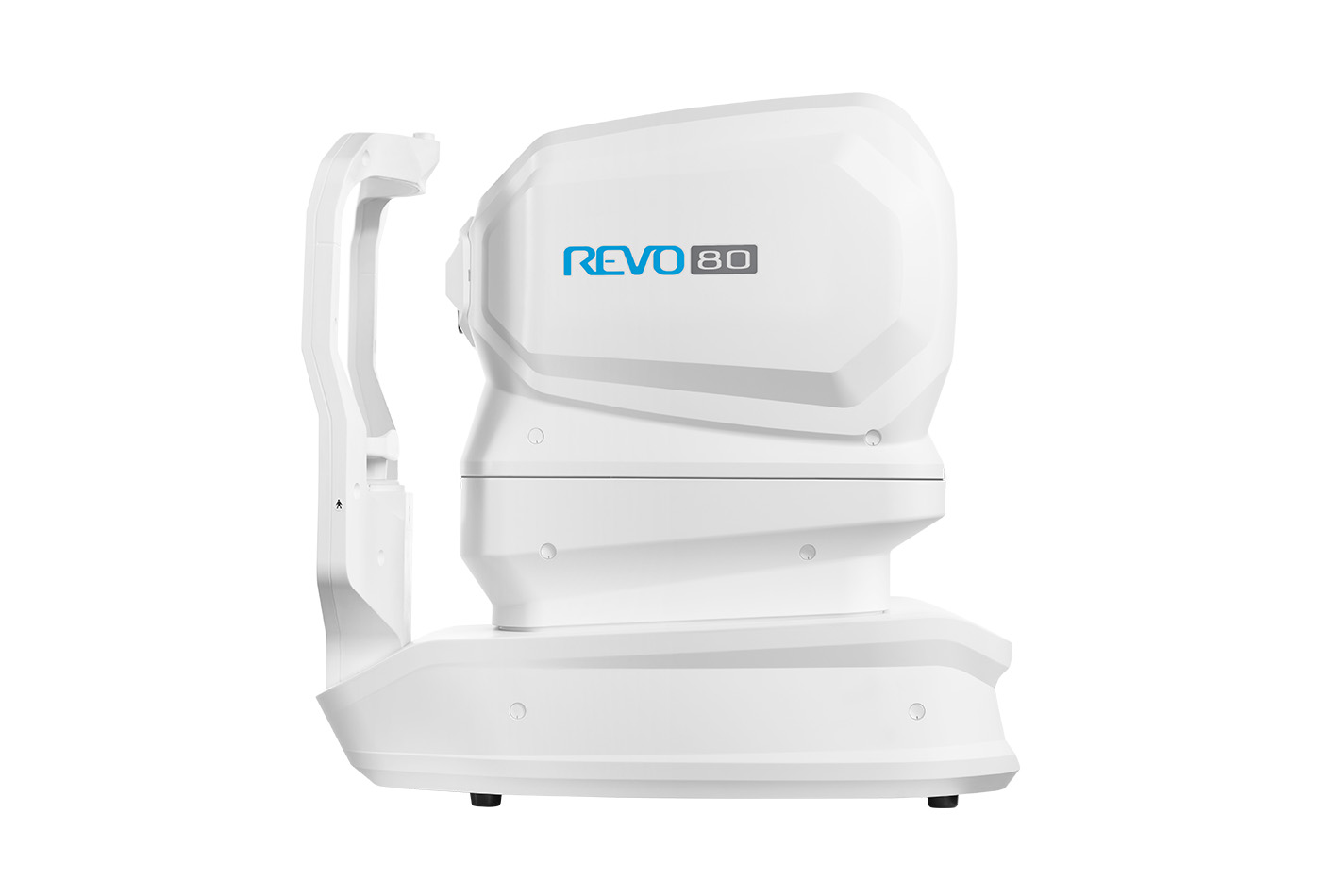

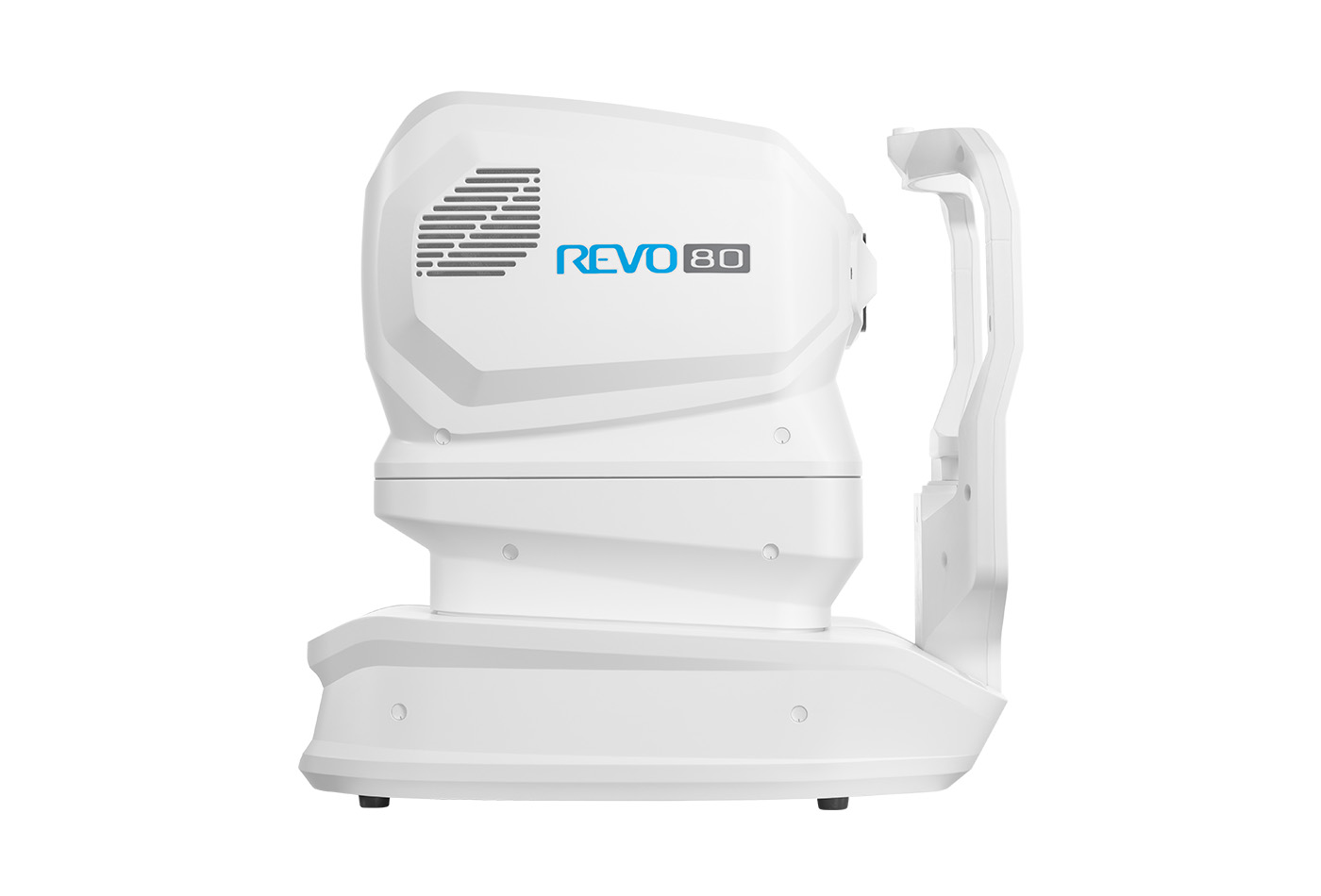

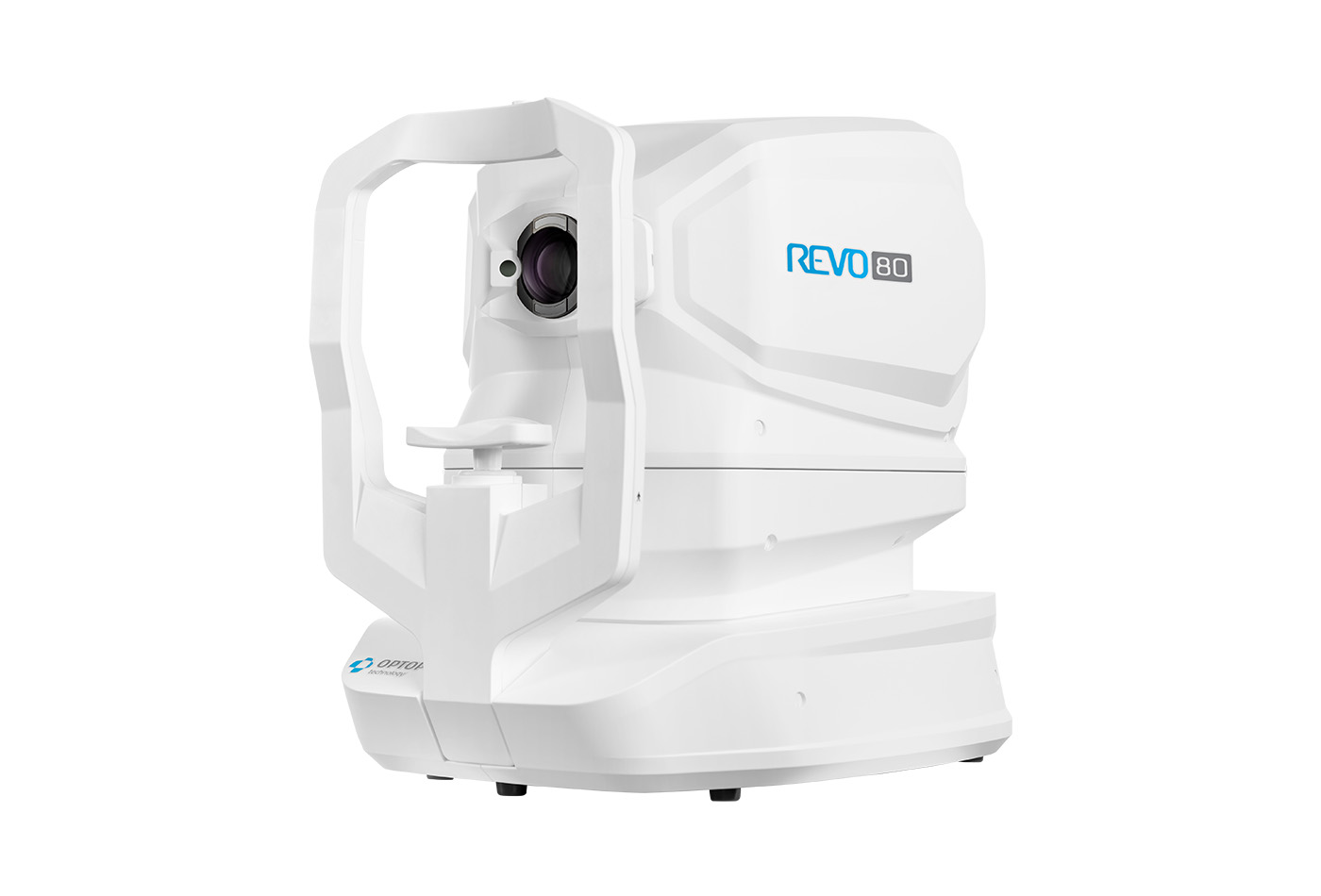

Das REVO 80
vereint die langjährige Erfahrung in der Spectral-Domain-OCT von Optopol mit
einer neu entwickelten Optik. Das Ergebnis ist ein leistungsstarkes System, das
optimal auf die Anforderungen des Praxisalltags abgestimmt ist.
Die Firma Optopol hat im Jahr 2006 das erste SD-OCT für die Ophthalmologie auf den Markt gebracht. Kontinuierliche Weiterentwicklung verbunden mit der Innovationskraft eines jungen flexiblen Unternehmens brachte die REVO SD-OCT Produktfamilie hervor.
Hersteller: OPTOPOL Technology S.A. | ul. Zabia 42, 42-400 Zawiercie, PL | optopol@optopol.com.pl
Produkt-Highlights
- 80.000 A-Scans / Sekunde
- KI-gestützte Layer-Erkennung
- T-OCT: optionales Topographie-Modul mit Keratokonusscreening
- OCT-A: optionales OCT-Angiographie-Modul
- B-OCT: optionales Biometrie-Modul
- Full Range Aufnahmen
- Anterior Wide Field Aufnahmen
- Sehr kompakt, passt in jede Praxis
- Vollautomatische One-Touch-Messung
Das REVO 80 bietet:
- Bis zu 15 x 15 mm Scanbereich
- 8 Layer werden automatisch erkannt
- Automatisches Follow-up
- Normative Datenbanken für Nethautdicken und Ganglien-Komplex
- Verlaufsdarstellung von bis zu sechs Untersuchungen
- Vergleich zweier beliebiger Untersuchungen
- 3D-Darstellung mit Layer Shift
- Geometrische Auswertung des Sehnervs (Cup/Disc)
- Nervenfaserschichtanalyse (GDX)
- DDLS-Analyse
- Ganglien-Komplex-Analyse
- Automatisches Follow-up
- Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglienzellen
- Verlaufsdarstellung von bis zu sechs Untersuchungen
Ganglienzellenanalyse
Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären, retinalen Nervenfaserschichtdickenmessung. Sie können zwischen drei Analyseformen wählen: NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke oder NFL-Dicke. Diese Grafiken sind zusätzlich mit der jeweiligen Normativdatenbank hinterlegt. Die Kombination von Ganglienzellenanalyse mit pappillärer, retinaler Nervenfaserschichtdicke liefert einen besseren Biomarker für Ihr Glaukommanagement.
Full Range Aufnahmen

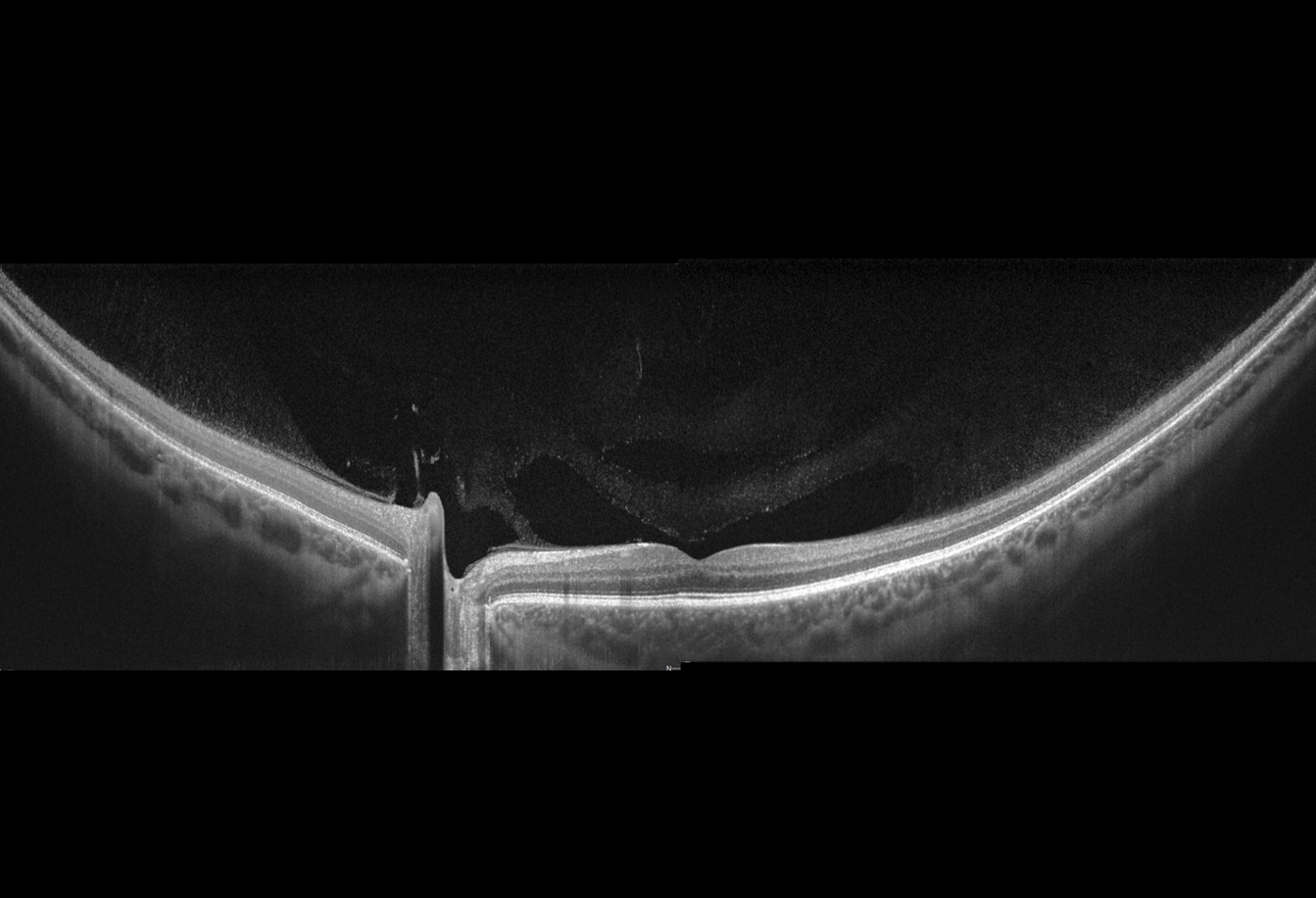

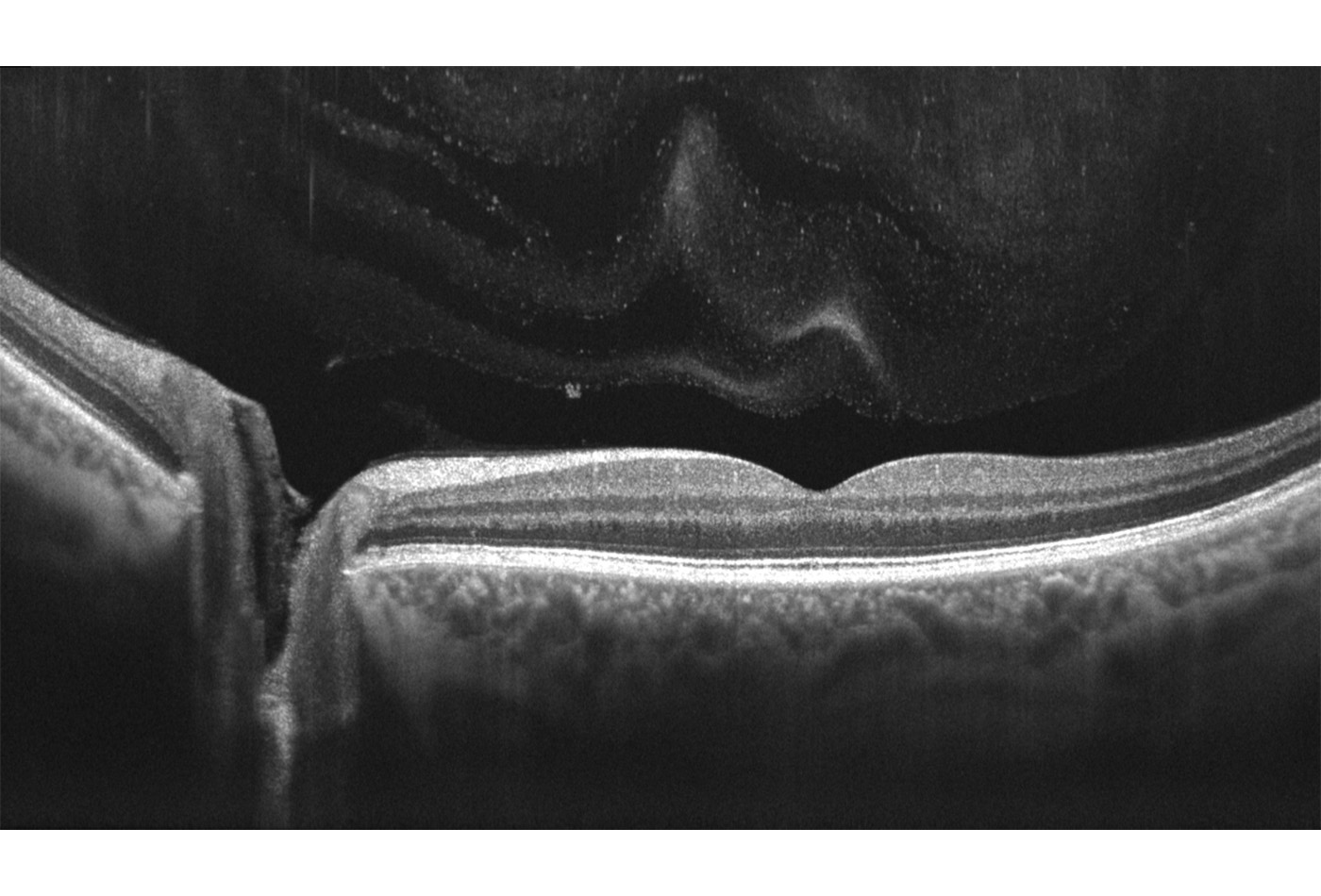

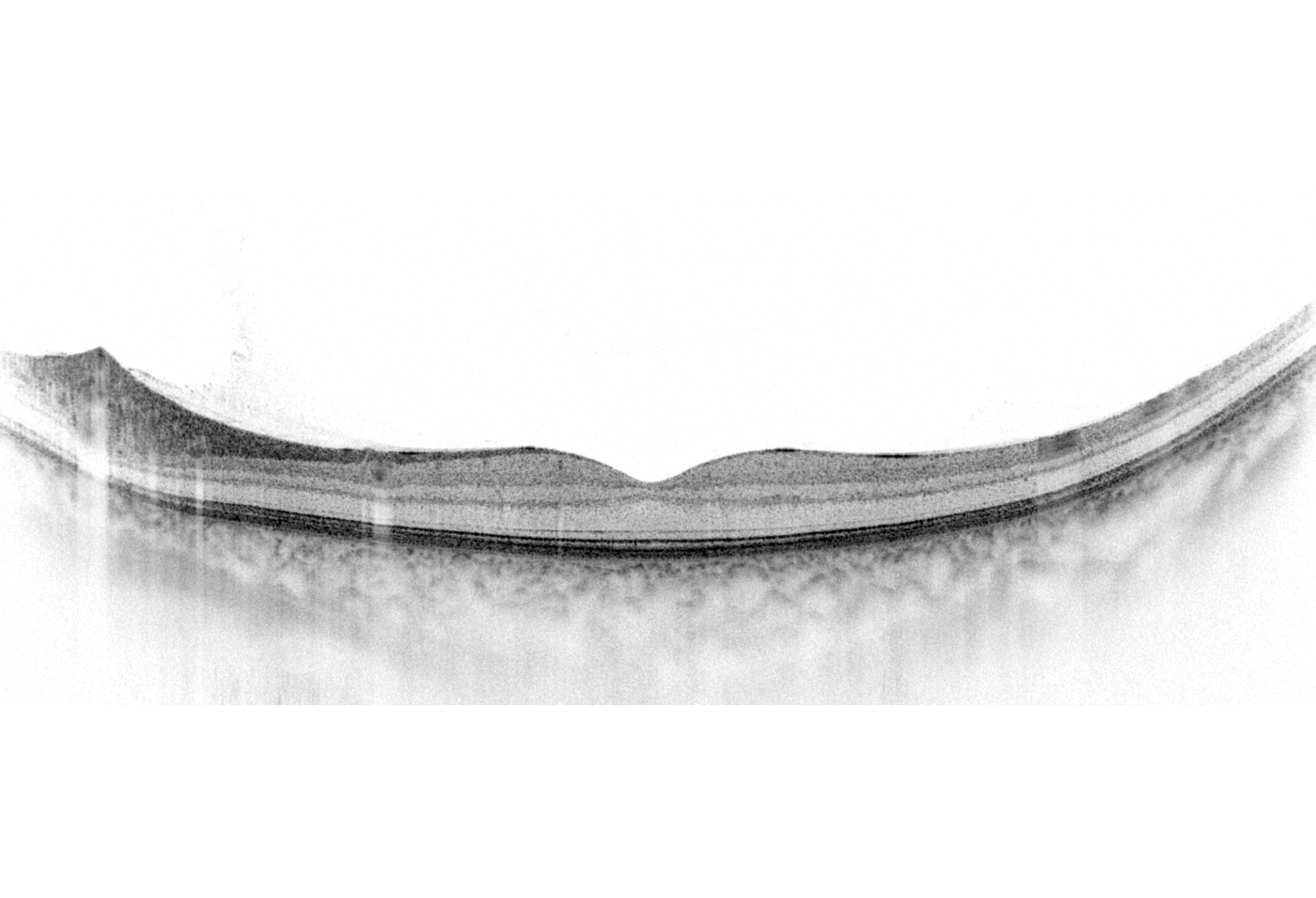

Das neue Extended Depth Retina Imaging, welches auf der Full Range-Technologie basiert, bietet Scans mit größerer Tiefe für eine zuverlässige und bequeme Kontrolle von schwierigen Fällen. Dank der Scans mit großer Tiefe ist dieser neue Bildgebungsmodus perfekt für die Diagnose von sehr stark kurzsichtigen Patienten geeignet. Außerdem bietet sie einen Überblick über die gesamte Vorderkammer, von Hornhaut bis zur Augenlinse.
- 18 mm Scan-Breite

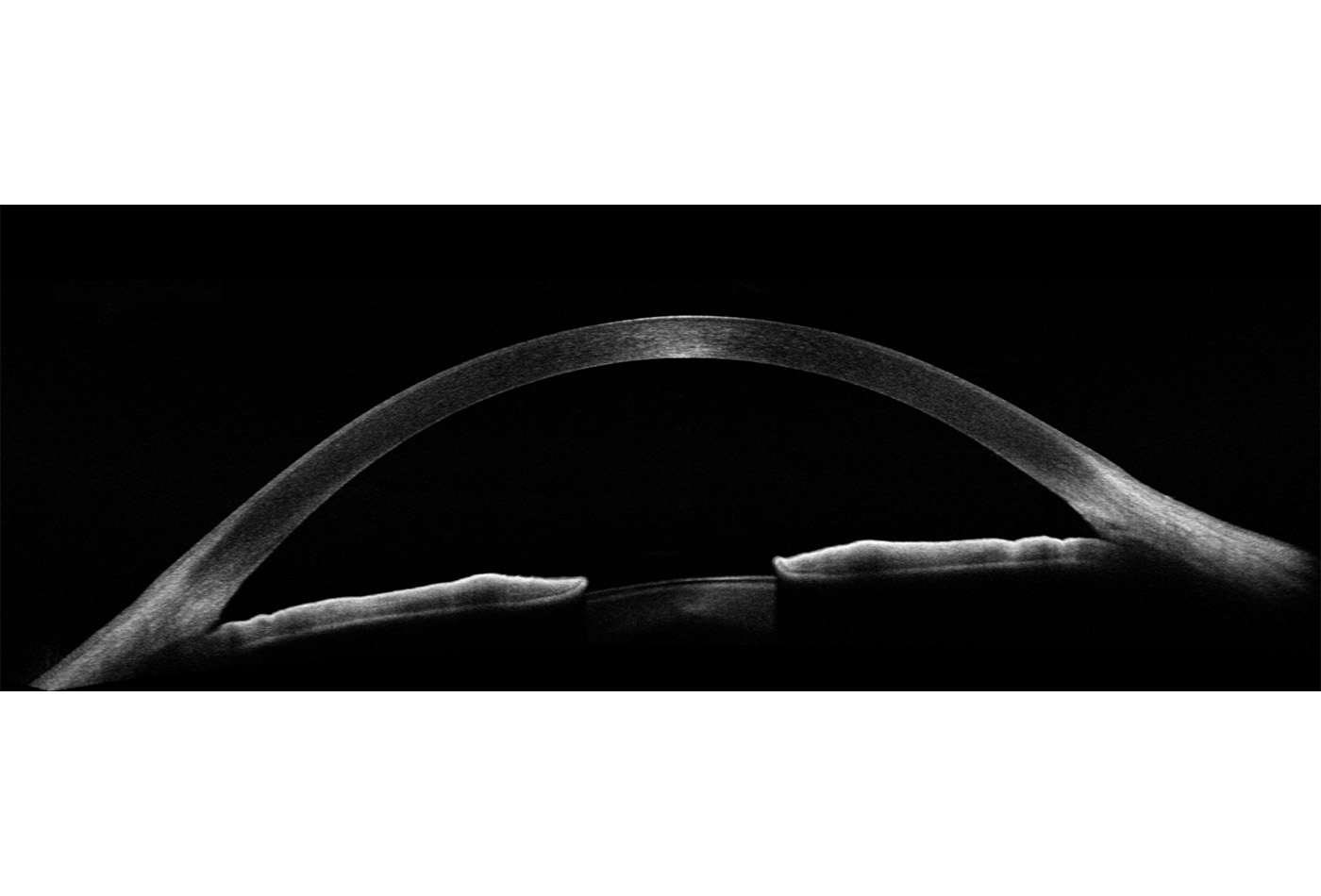

- Darstellung des vollständigen vorderen Systems
- Messung beider Kammerwinkel in einer Aufnahme
- Automatische Pachymetrie
- Analyse des Kammerwinkels
- Darstellung der Iris

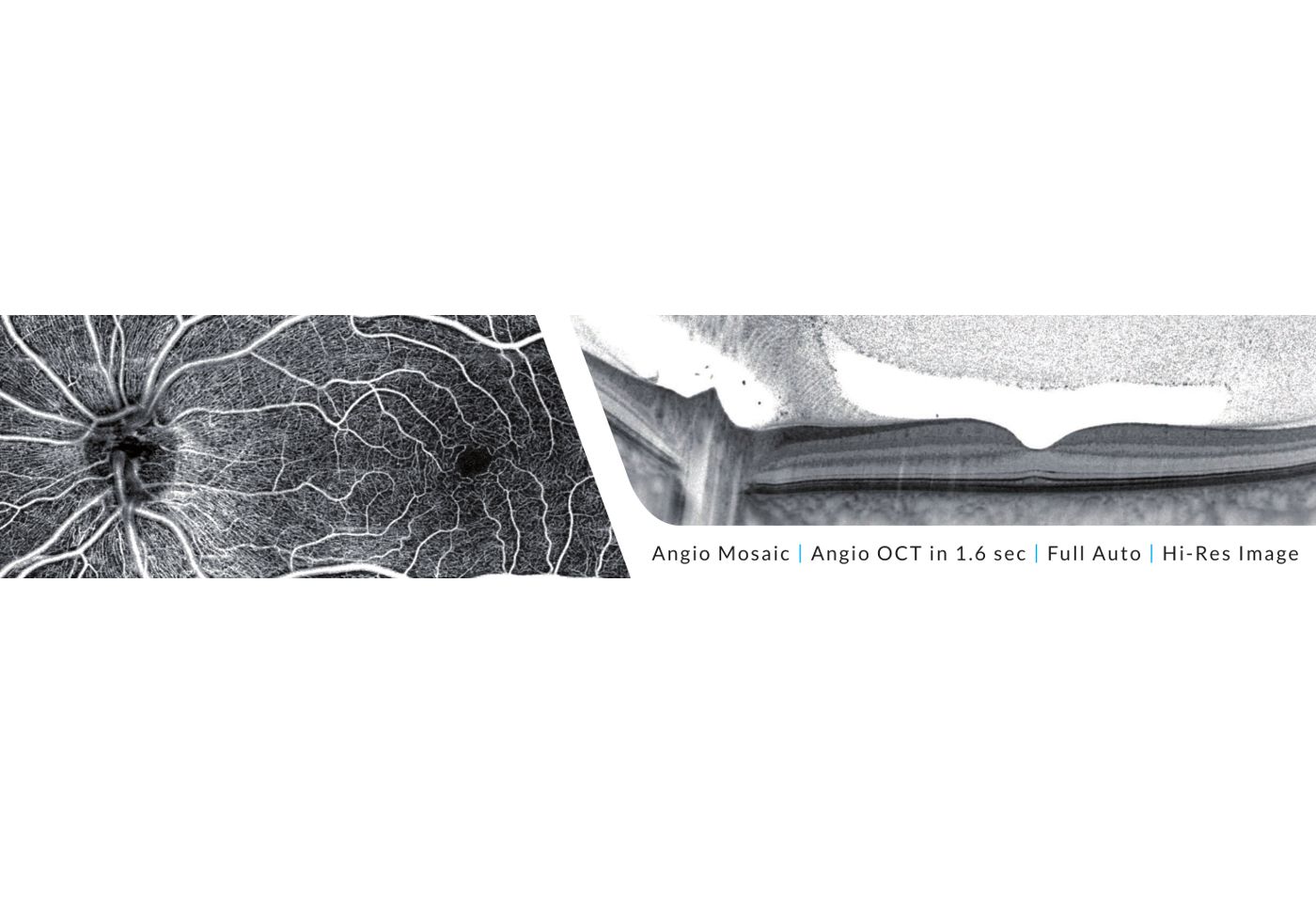

- Darstellung von Gefäßen und Mikrozirkulation ohne Kontrastmittel
- Selektive Darstellung für jede Netzhautschicht
- Vordefinierte Netzhautschichten oder manuell wählbar
- Automatische Mosaikerstellung für die Peripherie
- FAZ Tool: Vermessung der fovealen avaskulären Zone
- VFA Tool: Vermessung von Neovaskularisationen (Vascular flow area)
- Sehr schnelle Messung
- Automatische Beseitigung von Bewegungsartefakten
- Automatische Beseitigung von Projektionsartefakten
Vollautomatische 10-fach Messung:
- AL: Achslänge
- ACD: Vorderkammertiefe
- LT: Linsendicke
- CCT: Hornhautdicke
Zusätzlich existiert ein Scanprogramm zur detaillierten Darstellung der Vorderkammer.
Das OCT-Topographie-Modul (T-OCT) ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT-Biometrie Modul (B-OCT) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die T-OCT-Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt.
Konnektivität / Netzwerk:
- Kostenlose Server- und Viewer Programme (Installationsservice)
- Viewer dürfen an verbundene Praxen weiter gegeben werden
- Standortvernetzung
- Diverse Schnittstellen zu Ihrer Verwaltungssoftware
- DICOM
- Automatischer Export
Technische Daten:
- Technologie: Spectral Domain OCT
- Messmodi: B-Scan, Radial-Scan, Raster, Cross, 3D, Raster-Scan, Multiline-Scan, Gefäß-Scan
- Messmethode: Vollautomatisch
- Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
- Fixation: OLED Bildschirm (Fovea u. Disk) - variable Position und Form, externe Fixation
- Wellenlänge: 850 nm
- Axiale Auflösung: 5 µm (optisch) im Gewebe und 2,8 µm (digital)
- Digitale Auflösung: 2,6 µm
- horiz. Auflösung: 12-18 µm
- Axiale Scantiefe: 2,8 mm / ∼ 6mm im Full Range Modus
- Geschwindigkeit: 80.000 A-Scans / s
- Scan-Breiten: posterior 5 bis 15 mm, anterior 3 bis 18 mm
Max. Fläche 3D Scan: 15 x 15 mm - Max. A-Scans pro B-Scan: 12.032
- Min. Pupille: 2,4 mm
Analyse-Software:
Retina Analyse:
- Retina-Dicke
- RNFL+ GCL + IPL-Dicke (Nervenfaserschicht-, Ganglienzellschicht-, Innere plexiforme Schichtdicke)
- GCL + IPL-Dicke
- RNFL-Dicke
- RPE-Deformationskarte
- IS/OS Dicke
- Follow-up
Glaukom:
- Nervenfaserschichtdicke
- ONH Morphologie
- DDLS - Disc Damage Likelyhood Scale
- Ganglienzellanalyse mit Asymmetrievergleich
- Follow-up
Anterior:
- Pachymetrie
- LASIK Flap Vermessung
- Kammerwinkelmessung
- Weitwinkel-Scans
- REVO 80 OCT
- Unbegrenzte Anzahl kostenloser Netzwerk-Viewer
- Anterior Wide Field
Optional erhältlich:
- HP All-In-One Profi-PC mit Multitouch Display
- Tischpaket
- OCT-A: OCT-Angiographie
- B-OCT: Biometrie
- T-OCT: Topographie
