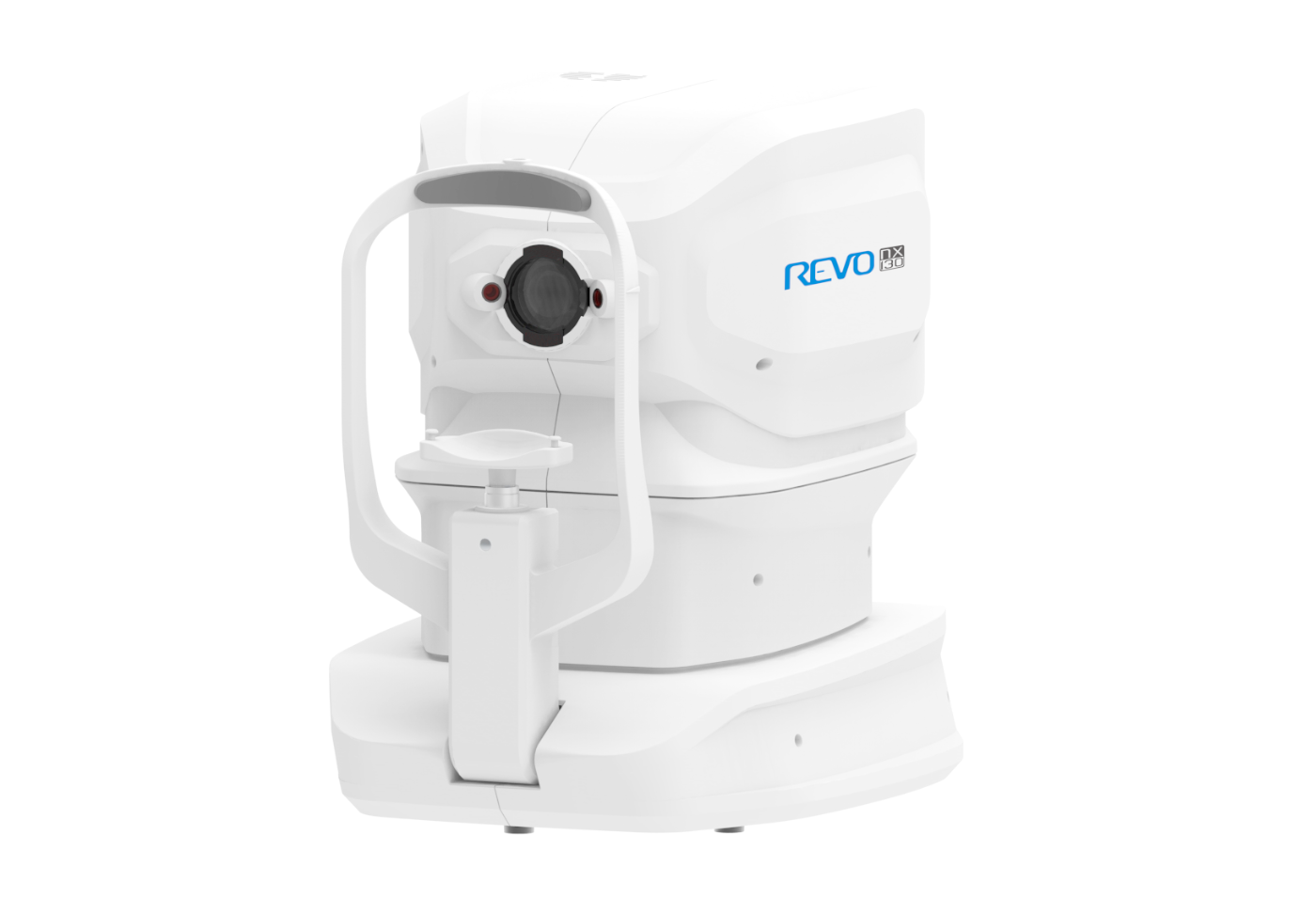

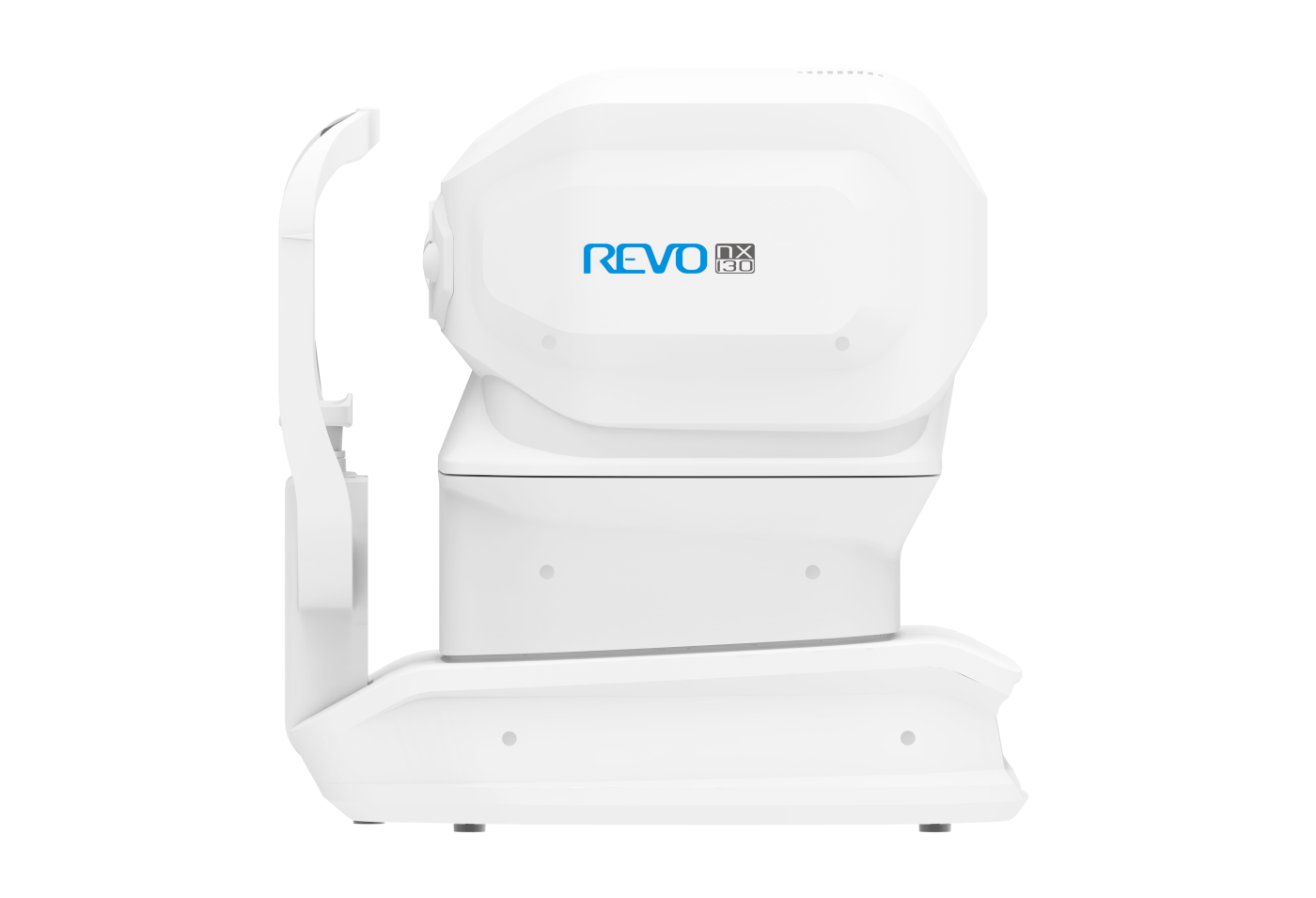

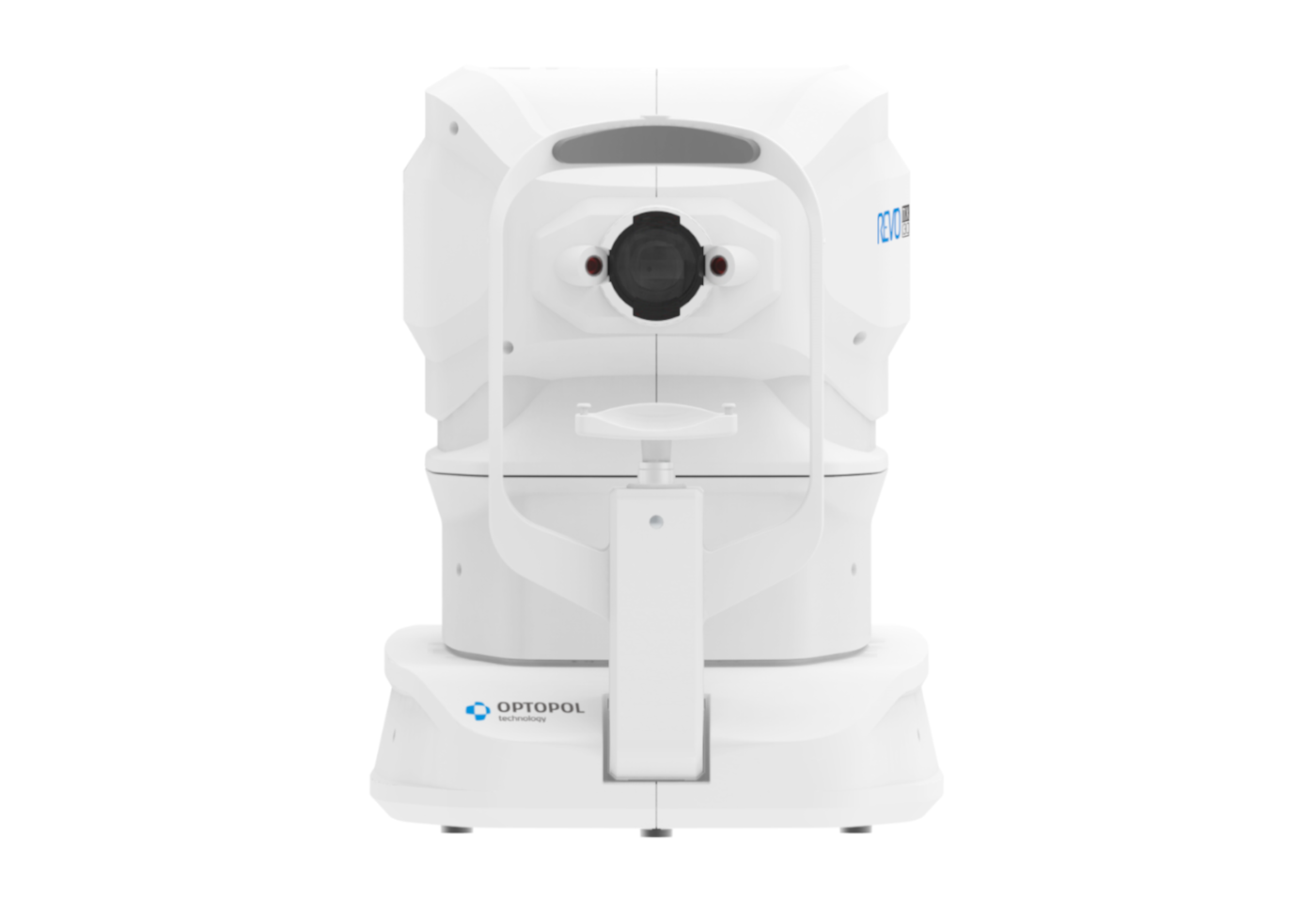

SD-OCT Copernicus REVO NX130

SD-OCT Copernicus REVO NX 130

Das schnellste SD-OCT der Welt

Spectral Optischer Kohärenz-Tomograph für die ophthalmologische Diagnostik

Die Firma Optopol hat im Jahr 2006 das erste SD-OCT für die Ophthalmologie auf den Markt gebracht. Kontinuierliche Weiterentwicklung, verbunden mit der Innovationskraft eines jungen und flexiblen Unternehmens, brachte die Copernicus REVO SD-OCT Produktfamilie hervor.

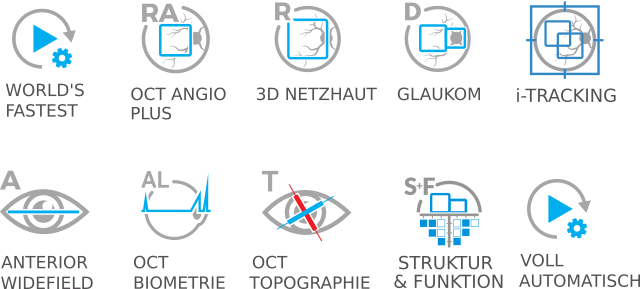

Das Copernicus REVO NX 130 bietet:






• Bis zu 15 x 15 mm Scanbereich
• 8 Layer werden automatisch erkannt
• Automatisches Follow-up
• Normative Datenbanken für Netzhautdicken und Ganglien-Komplex
• Verlaufsdarstellung bis zu sechs Untersuchungen
• Vergleich zweier beliebiger Untersuchungen
• 3D-Darstellung mit Layer Shift

• Geometrische Auswertung des Sehnervs (Cup/Disc)
• Nervenfaserschichtanalyse (GDX)
• DDLS-Analyse
• Ganglien-Komplex-Analyse
• Automatisches Follow-up
• Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglienzellen
• Verlaufsdarstellung von bis zu sechs Untersuchungen

Ganglienzellenanalyse



Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären, retinalen Nervenfaserschichtdickenmessung. Sie können zwischen drei Analyseformen wählen: NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke, NFL-Dicke. Diese Grafiken sind zusätzlich mit der jeweiligen Normativdatenbank hinterlegt. Die Kombination von Ganglienzellenanalyse mit papillärer, retinaler Nervenfaserschichtdicke liefert einen besseren Biomarker für Ihr Glaukommanagement.


Full Range Aufnahmen



Das neue Extended Depth Retina Imaging, welches auf der Full Range-Technologie basiert, bietet Scans mit größerer Tiefe für eine zuverlässige und bequeme Kontrolle von schwierigen Fällen. Dank der Scans mit großer Tiefe ist dieser neue Bildgebungsmodus perfekt für die Diagnose von sehr stark kurzsichtigen Patienten geeignet. Außerdem bietet sie einen Überblick über die gesamte Vorderkammer, von Hornhaut bis zur Augenlinse.









• 18 mm Scan-Breite
• Darstellung des vollständigen vorderen Systems
• Messung beider Kammerwinkel in einer Aufnahme
• Automatische Pachymetrie
• Analyse des Kammerwinkels
• Darstellung der Iris

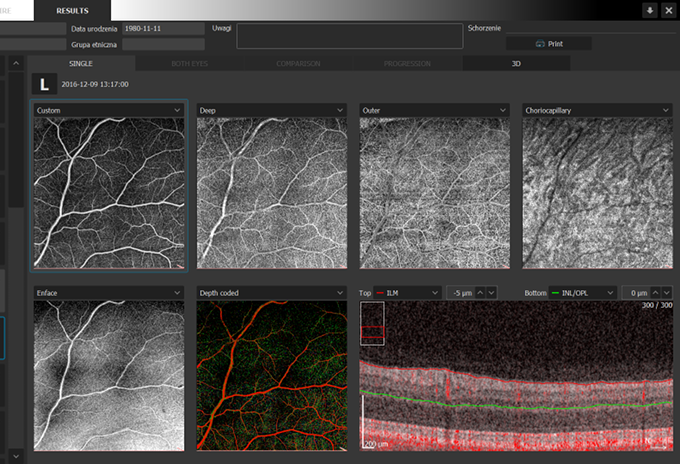

• Darstellung von Gefäßen und Mikrozirkulation ohne Kontrastmittel
• Selektive Darstellung für jede Nethautschicht
• Vordefinierte Netzhautschichten oder manuell wählbar
• Automatische Mosaikerstellung für die Peripherie
• FAZ Tool: Vermessung der fovealen avaskulären Zone
• VFA Toll: Vermessung von Neovaskularisationen (Vascular flow area)
• PLUS: 50% bessere Auflösung durch hohe Scangeschwindigkeit
• PLUS: HD Angio Scan in 1.7 Sekunden
• PLUS: Bis zu 5 fach Mosaik
• Automatische Beseitigung von Bewegungsartefakten
• Automatische Beseitigung von Projektionsartefakten

Vollautomatische 10-fach Messung:

• AL: Achslänge
• ACD: Vorderkammertiefe
• LT: Linsendicke
• CCT: Hornhautdicke

Zusätzlich existiert ein Scanprogramm zur detaillierten Darstellung der Vorderkammer.






Das OCT-Topographie-Modul (OCT-T) ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT-Biometrie-Modul (OCT-B) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die OCT-T-Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt.

Konnektivität / Netzwerk:

• Kostenlose Server- und Viewer Programme (Installationsservice)
• Viewer dürfen an verbundene Praxen weiter gegeben werden
• Standortvernetzung
• Diverse Schnittstellen zu Ihrer Verwaltungssoftware
• DICOM
• Automatischer Export

Technische Daten:

• Technologie: Spectral Domain OCT
• Messmodi: B-Scan, Radial-Scan, Raster, Cross, 3D, Raster-Scan, Multiline-Scan, Gefäß-Scan
• Messmethode: Vollautomatisch
• Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
• Fixation: OLED Bildschirm (Fovea u. Disk) - variable Position und Form, externe Fixation
• Wellenlänge: 840 nm
• Axiale Auflösung: 5 µm (optisch) im Gewebe und 2,8 µm (digital)
• horiz. Auflösung: 12-18 µm
• Axiale Scantiefe: min. 2 mm
• Geschwindigkeit: 130.000 A-Scans / s
• Scan-Breiten: posterior 5 bis 15 mm, anterior 3 bis 18 mm
  Max. Fläche 3D Scan: 15 x 15 mm
  Min. Pupille: 2,4 mm

Analyse-Software:

Retina Analyse:

• Retina-Dicke
• RNFL+ GCL+IPL-Dicke (Nervenfaserschicht-, Ganglienzellschicht-, Innere Plexifromeschicht-Dicke)
• GCL+IPL-Dicke
• RNFL-Dicke
• RPE-Deformationskarte
• IS/OS Dicke
• Follow-up

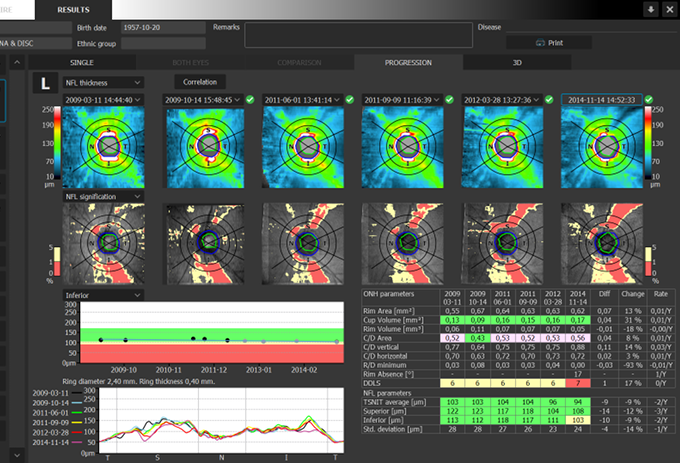

Glaukom:

• Nervenfaserschichtdicke
• ONH Morphologie
• DDLS - Disc Damage Likelyhood Scale
• Ganglienzellanalyse mit Asymmetrievergleich
• Follow-up

Anterior:

• Pachymetrie
• LASIK Flap Vermessung
• Kammerwinkelmessung
• Weitwinkel-Scans

• Copernicus REVO Messgerät NX 130
• Unbegrenrte Anzahl kostenloser Netzwerk-Viewer
• Anterior Wide Field

Optional erhältlich:

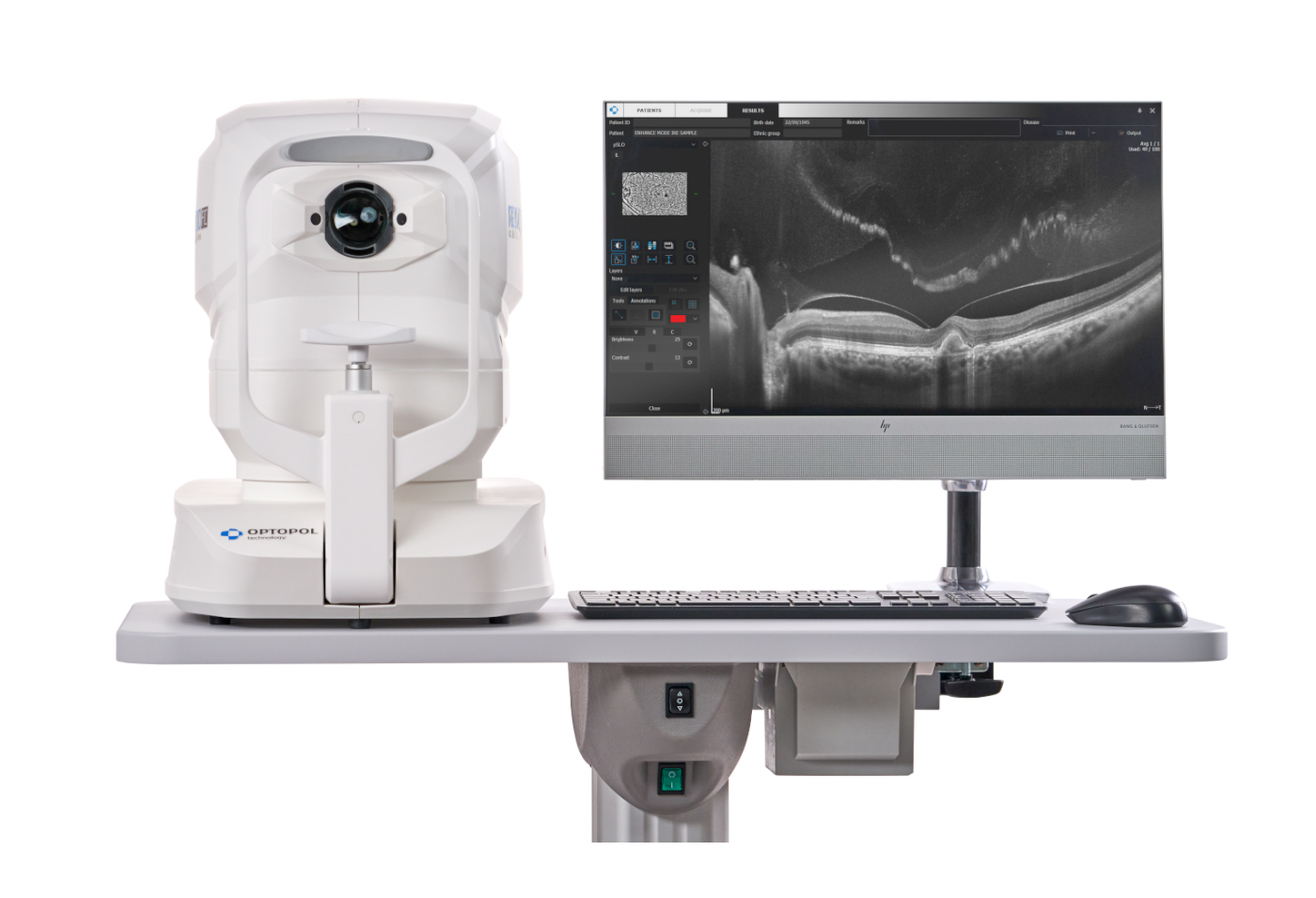

• Tischpaket
• HP All-In-One Profi-PC mit Multitouch Display
• OCT-A: OCT-Angiographie Plus
• T-OCT: Topographie-Modul
• B-OCT: Biometrie-Modul
